Как подключить светодиодную ленту?

Как подключить светодиодные ленты 12 или 24в длиной более 5 метров?

Очень часто продавцы не обладают настоящими глубокими знаниями или опытом в области и не готовы дать своим клиентам рекомендации по установке. В компании Ginto мы поможем вам реализовать ваш проект от начала до конца — мы даже нарисуем для вас индивидуальные эскизы проводки, которая понадобится для питания и управления освещением!
Один из наиболее часто задаваемых нам вопросов: «Как установить светодиодную ленту протяжённостью более пяти метров?»
Итак... давайте рассмотрим решение для таких более крупных установок:
Светодиодные ленты обычно производятся по 5 м, так как это максимальная длина, которую можно установить в одну непрерывную длину без падения напряжения. Если длиннее, светодиоды на конце будут казаться менее яркими, чем те, что ближе к источнику питания.
(На самом деле, наш опыт показывает, что на самом деле возможно использовать 6 метров в линию прежде чем вы заметите, потерю яркости.)
Если вы ищете руководство по выбору светодиодных блоков питания и контроллеров, то почему бы не заглянуть на нашу страницу поддержки?

Как соединить светодиодные ленты параллельно?

Ключ к установке светодиодных лент 12в или 24в, отрезком свыше 5 м — параллельное подключение к трансформатору. Вы задаетесь вопросом, понадобится ли вам источник питания для каждого 5-метрового отрезка?
Нет, не нужно! Вы можете подключить несколько лент к одному драйверу — при условии, что общая мощность вашей светодиодной ленты не превышает выходную мощность блока.

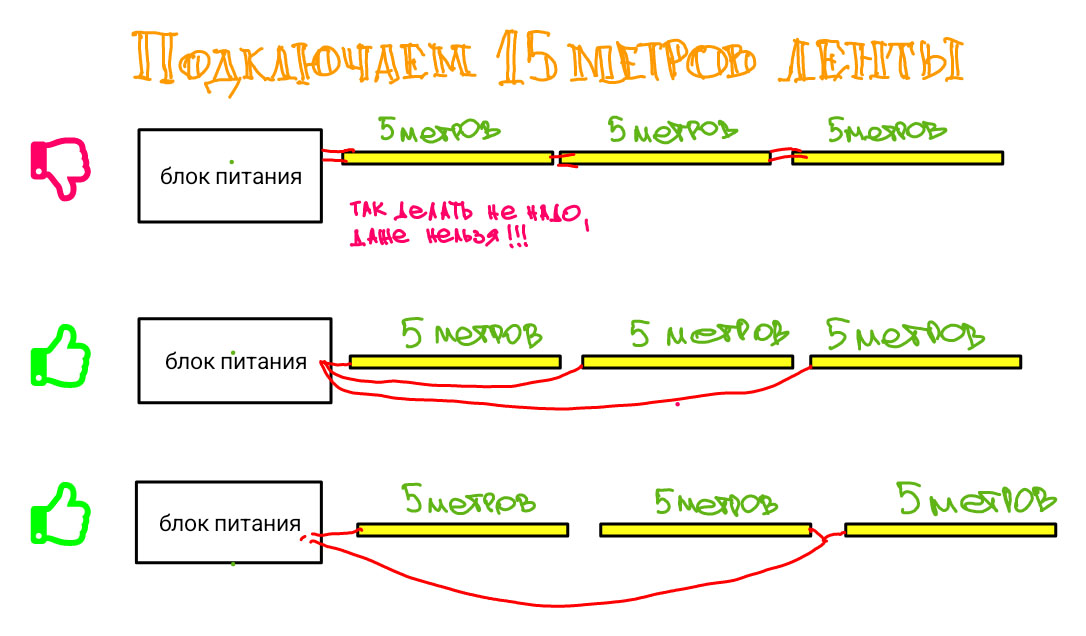

Вот несколько основных советов по подключению 15 метров. (Это всего лишь пример - используйте тот же общий подход для любой установки.)
Как мы уже говорили, нельзя просто соединить ленту вместе, последовательно с одним стартовым проводом. Вместо этого подключите каждый отрезок к трансформатору, затем установите ленты, расположив концы близко один к другому, без зазоров, так чтобы свет был непрерывным.
Для стартовых проводов следует использовать двухжильный кабель толщиной 1,5 мм. Это позволит вам размещать светодиодные ленты на расстоянии до 10 м от блока питания.
Следуйте этим рекомендациям по подключению, и яркость ваших будет одинаковой на всей протяженности подсветки.

Как установить светодиодную ленту в прямоугольнике?

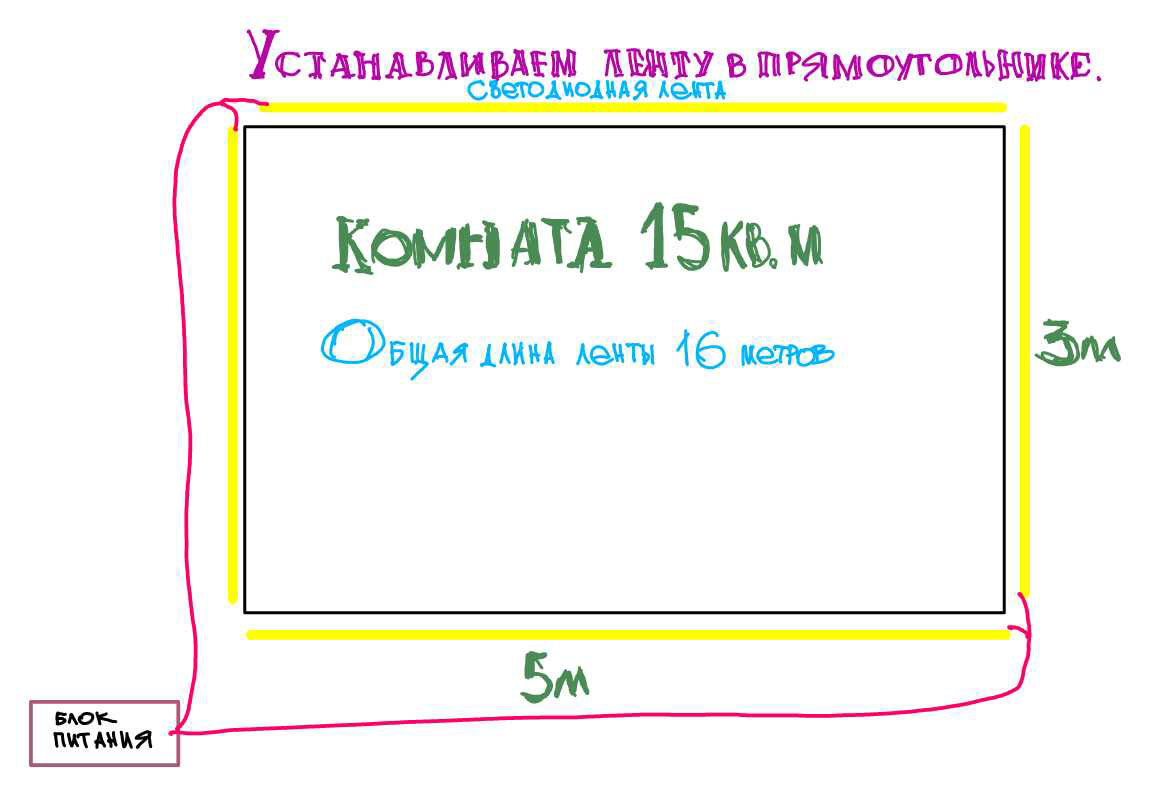

Планируете ли вы установить LED ленты по всей гостиной в прямоугольнике? Вам интересно, как лучше это сделать и сколько кабелей вам понадобится? Что ж, вот схема электропроводки, которая вам поможет.

Несколько светодиодных лент не всегда означают два кабеля к трансформатору и приемнику, как вы можете видеть на этой схеме проводки.
Можно ли подключить светодиодную ленту с двух сторон?
Да, конечно.
Если у вас есть возможность подать напряжение на светодиодную ленту с обоих концов, вы сможете подключить около 10 метров ленты за один проход (то есть это вдвое больше обычной длины).
Это связано с тем, что кольцевая магистраль будет питать вашу светодиодную ленту с разных сторон, это как если бы вы подключили две Led полосы по пять метров независимо друг от друга.

Как подключить две светодиодные ленты к 220 в, с несколькими зонами?

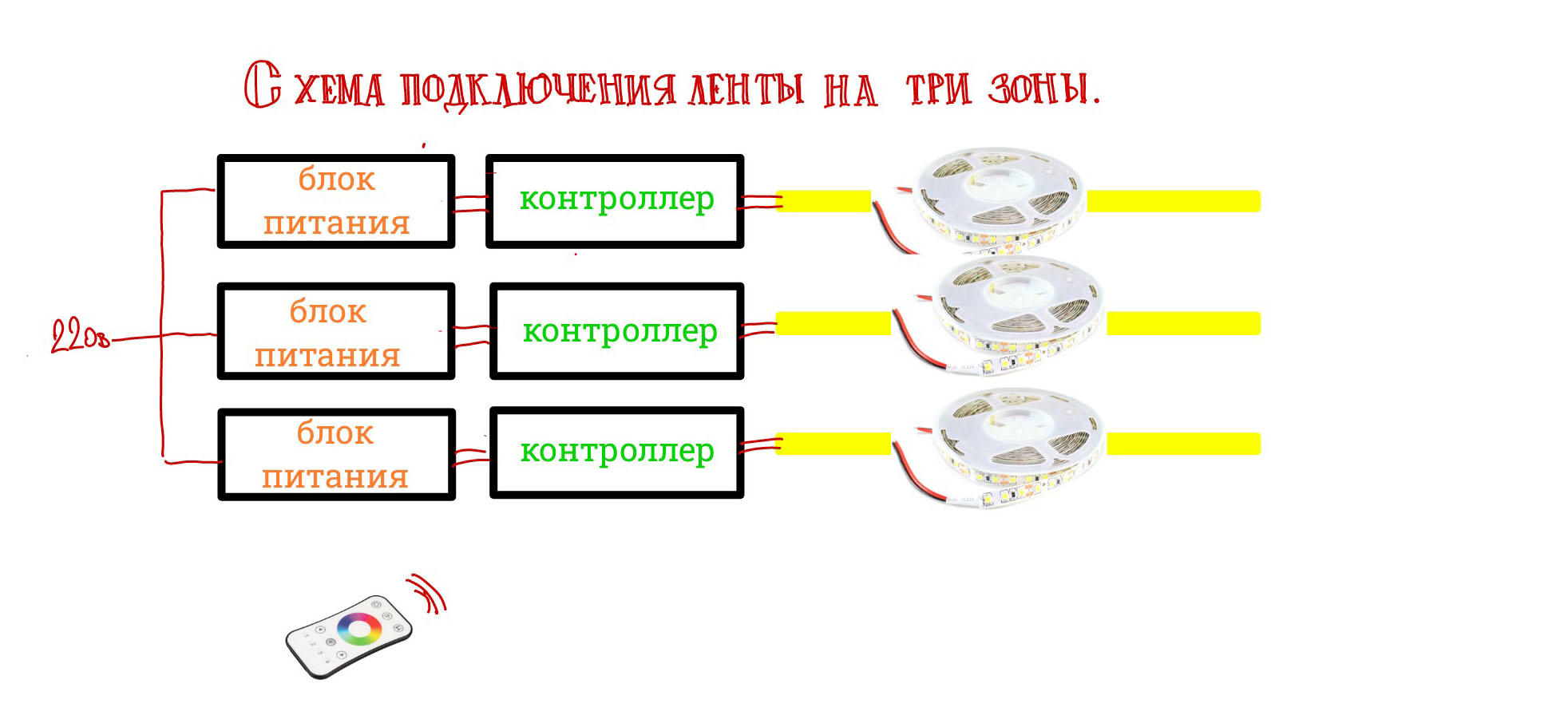

Вот схема электропроводки, показывающая, как подключить многозонный проект. На схеме представлен пример при использовании светодиодной ленты RGB 15 Вт 24 В (катушки до 5 м) и многозонный контроллер.

Как вы видите, зоны не обязательно должны быть связаны, чтобы управлять ими с одного пульта. Контроллер может устанавливать различные оттенки цветов, цветовые прокрутки или другие программы для каждой области независимо. Или он может синхронизировать все зоны вместе одним нажатием кнопки.
Этот подход очень распространен в местах, где есть несколько зон, которые невозможно соединить вместе. В ресторанах, гостиницах, ночных клубах и даже в больших дома часто используют такие решения.
Ваши светодиодные ленты могут быть разной длины, если это то, что вам нужно. Просто убедитесь, что у вас есть блок питания достаточной мощности, и все будет хорошо.
